手動閘閥型號規格大全及圖片圖解，手動閘閥型號規格大全：
常見型號：Z41H-16C、Z45X-10/16/25、J11W-10/16/25、Z43H-10/16/25
適用介質：水、蒸汽、油品、酸、堿、水、氣等

常見手動閘閥型號有：

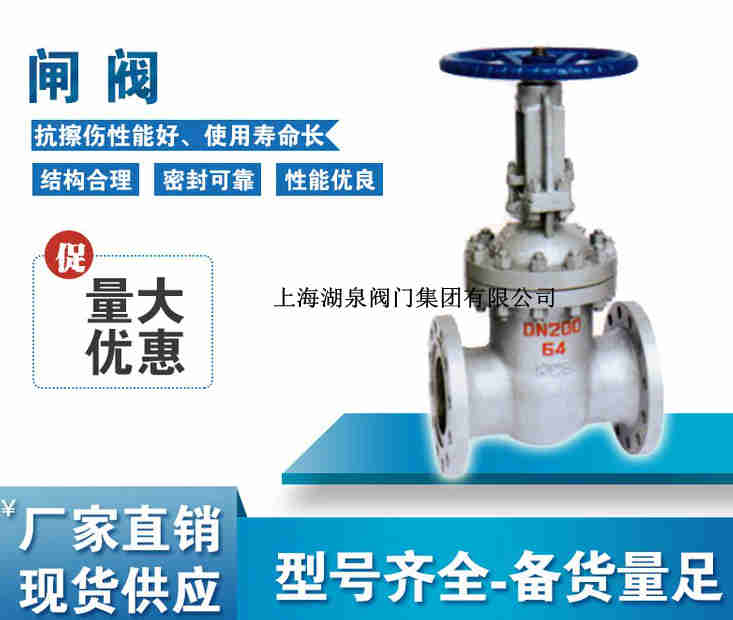

鑄鋼法蘭閘閥型號Z41H，Z41Y

不銹鋼法蘭閘閥型號Z41W

球墨鑄鐵法蘭閘閥型號Z45X，Z41X

灰鑄鐵法蘭閘閥型號Z41T ，Z45T

螺紋閘閥型號 Z11T， Z11H， Z11Y ，Z11W

刀閘閥型號Z73W， Z73X ，Z73Y

閘閥型號編制表示方法：
閘閥附加代號：WZ表示波紋管閘閥、DZ低溫閘閥、NKZ真空閘閥、PZ刀型閘閥；
閘閥類型表示：Z；
驅動方式表示：手動無代號（根據規定通常省略）、2電液動、3渦輪蝸桿、5-錐齒輪傳動、6氣動、9-電動；
連接方式表示：4法蘭連接，6焊接，7對夾式；結構形式表示：0彈性閘板、1明桿模式單閘板、2-明桿模式雙閘板、3-明桿平行式單閘板、4-明桿平行式雙閘板、5確桿模式單閘板、6暗桿楔式雙閘板、7暗桿平行單閘板、9暗桿平行雙閘板；
密封材料材料：W閥體直接加工、T合金、X橡膠、F氟塑料，H-Cr不銹鋼，Y硬質合金、M蒙乃爾合金；
壓力等級表示：PN1.0-32Mpa，16=1.6MPA表示壓力為十六公斤，150LB-1500LB表示美標磅級壓力，5-63K表示日級壓力；
閥體材料表示：Z-灰鑄鐵、Q球墨鑄鐵，T合金，C碳鋼、P不銹鋼304，R不銹鋼316，V鉻鉬釩鋼。

(一)、閘 閥：

閘閥是指啟閉體(閘板)由閥桿帶動，沿閥座密封面作升降運行的閥門，可接通或截斷流體的信道。閘閥流動阻力小，啟閉省力，廣泛用于各種介質管道的啟閉。當閘閥部分開啟時，在閘板背后產生渦流，易引起閘板侵蝕和振動，也易損壞閥座的密封面，修理困難。因此，閘閥一般不作節流用。

1、閘閥的結構特點：

閘閥由下閥體、上閥蓋、閘板、閥桿、手輪、密封圈等零件組成。

（1）閘板：分為楔式剛性單閘板、楔式彈性單閘板、楔式雙閘板、雙閘板等

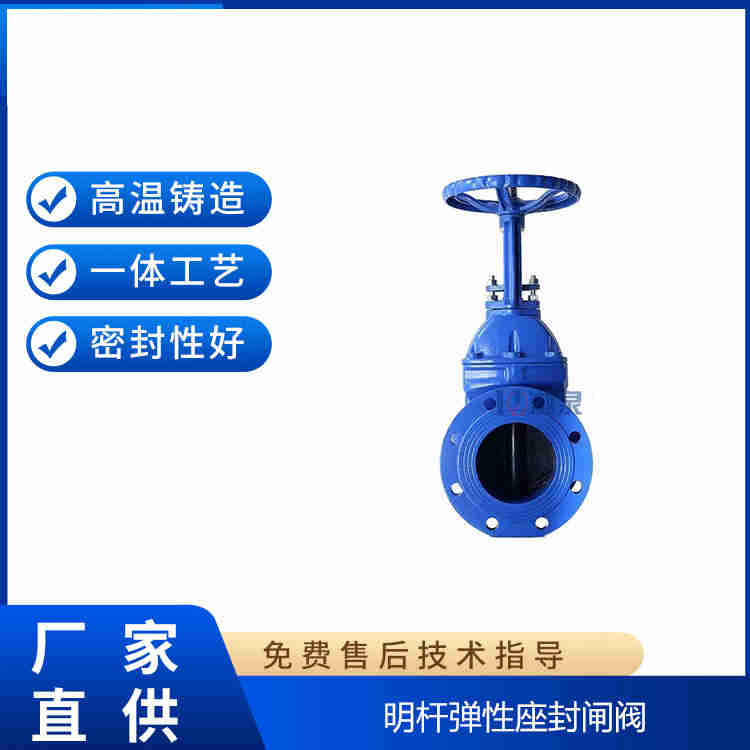

（2）閥桿：分明桿和暗桿。明桿是閥桿隨閘板開啟或關閉而升降；暗桿是閥桿隨閘板啟閉只是旋轉升降，閥桿位置無變化。

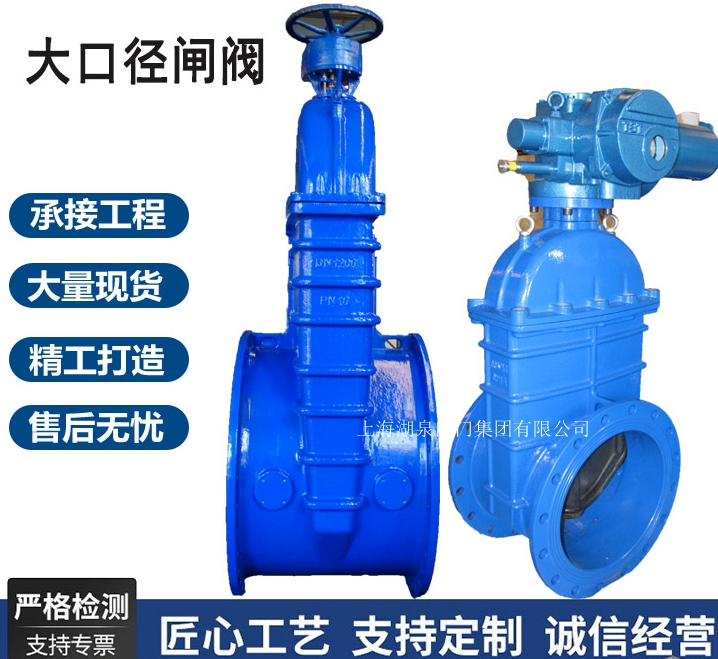

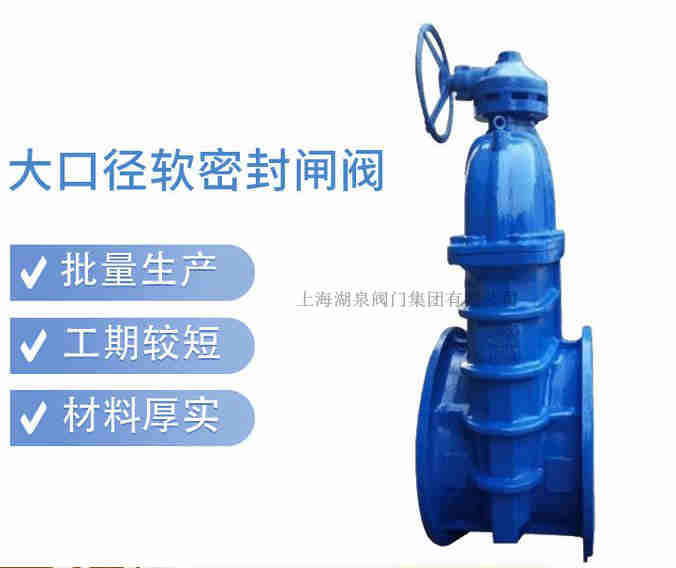

（3）小直徑的閘閥一般為手動，大直徑的閘閥可為正齒輪傳動或電動機傳動。

2．閘閥的應用范圍：

灰鑄鐵和球鑄鐵閘閥的參數范圍：

公稱壓力 PN0.1~4.0Mpa；

公稱直徑 DN50~1800mm；

連接形式 法蘭連接

鋼制閘閥的參數范圍：

公稱壓力 PN0.1~4.0Mpa；

公稱直徑 DN50~1800mm；

連接形式 法蘭連接

3、注意事項：

1)不宜用以調節介質壓力和流量；

2)適用于結焦場合，但彈性閘板和雙閘板閘閥不宜應用；

3)大口徑或高壓閘閥，可安裝旁通閥以減小主閘閥啟閉力矩；

4)對于密封性能要求很高的場合，閥桿應采用波紋管密封；
