蝶閥的結構和特點

[ 2013-07-05 ]

蝶閥是截斷閥類的一種，它的啟閉件呈回盤狀，故稱蝶板的軸線做旋轉運動。

1.蝶閥的特點
    (1)結構簡單，體積小，重量輕，尺寸最小；其長度甚至可以小于通徑．適合于大口徑閥門。
    (2)流動阻力較小。全開時，閥座通道有效流通截面積較大，流動阻力劇、。
    (3)啟閥方便、迅速，而且比較省力。蝶板旋轉90°角即可完成啟閉。由于轉軸兩側蝶板受介質作用力接近相等，而產生的轉矩方向相反，因而啟閉力矩較小。
    (4)低壓下，可以實現(xiàn)良好的密封。早期蝶閥都采用金屬密封圈，密封性能很差，所以只用于節(jié)流。后來采用橡膠等軟質密封材料做密封圍，密封性能提高，蝶閥也就越來越多地用于截斷。
    (5)調節(jié)性能好。通過改變蝶板的旋轉角度可以分級控制流量。
    (6)受密封圈材料的限制，目前蝶閥的使用壓力和工作溫度范圍很小。

2.蝶閥的結構

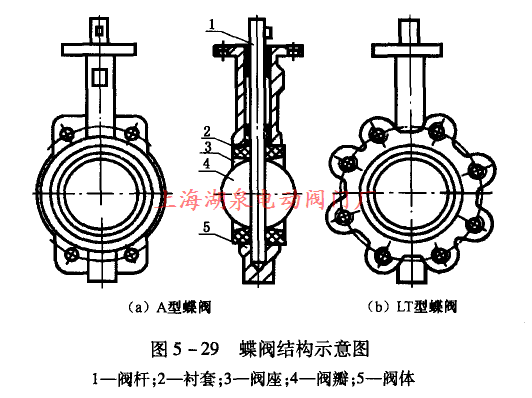

蝶閥由閥體、閥桿、蝶板、密封圈和驅動裝置等組成，如圖5-29所示。
    (1)閥體：蝶閥的閥體呈圓筒狀，它的上、下部(或兩側)各有1個圓柱形凸臺，用來安裝閥桿(即蝶板轉軸)。為了防止介質外漏，軸端也采用填料函密封結構。
    (2)蝶板：蝶板是蝶閥的啟閉件。根據(jù)蝶閥在閥體中的安裝方式，蝶閥可以分成中心對稱板式、斜板式、偏置板式。
蝶閥結構示意圖
