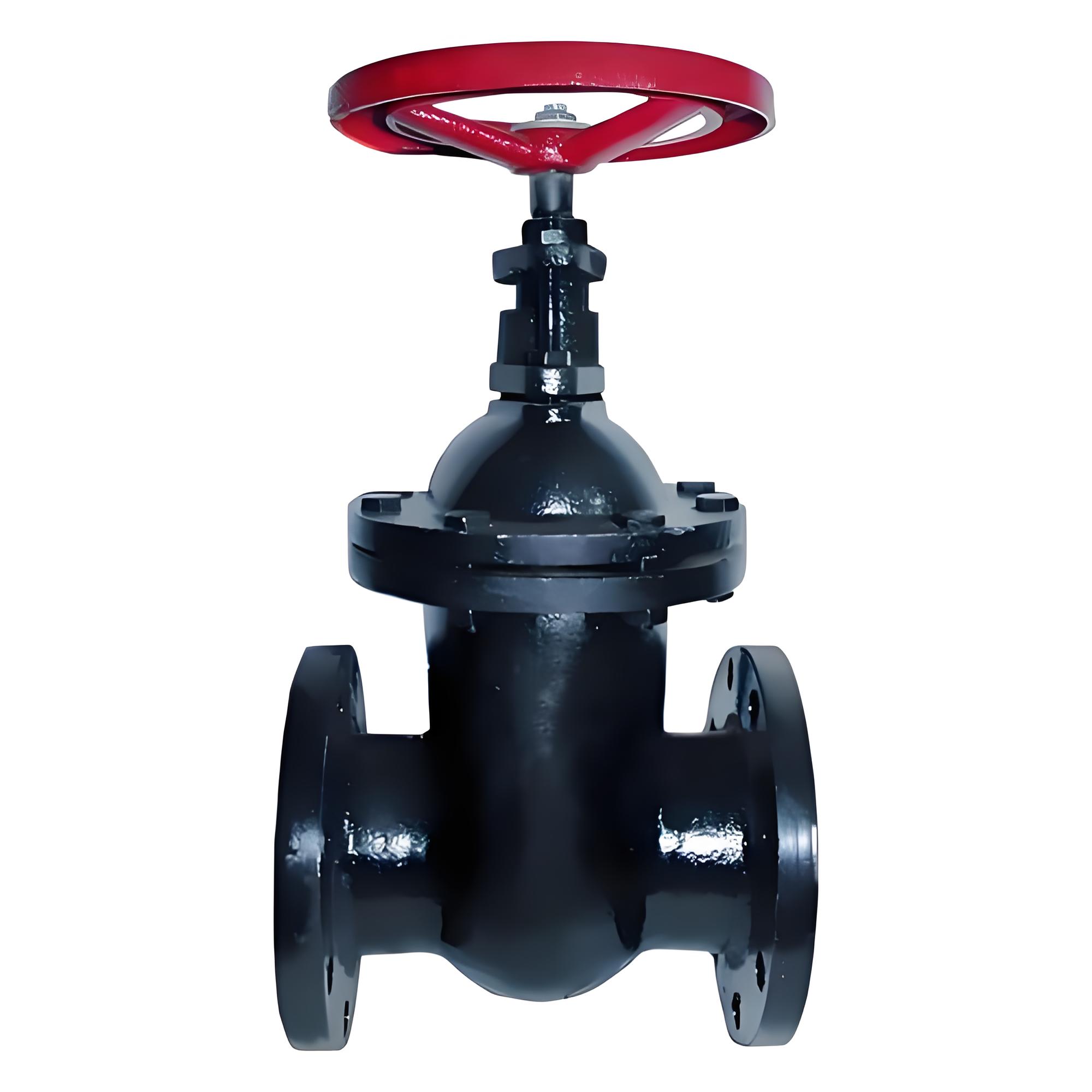

Z41T-10、Z41W-10 型鑄鐵楔式閘閥主要性能參數

型號

PN

工作壓力/MPa

適用溫度/℃

適用介質

Z41T-10

10

1.0

≤200

水、蒸汽

Z41W-10

10

1.0

≤100

油品

Z41T-10、Z41W-10 型鑄鐵楔式閘閥零部件材料

型號

材料

閥體、閥蓋、閘板

閥桿

密封面

填料

Z41T-10

灰鑄鐵

碳鋼

黃銅

油浸石棉填料

Z41W-10

灰鑄鐵

碳鋼

灰鑄鐵

油浸石棉填料

Z41T-10、Z41W-10 型鑄鐵楔式閘閥主要外形及結構尺寸（mm）

DN

L

D

D1

D2

b

H

H1

z×Φd

D0

重量/kg

50

180

160

125

100

20

286

345

4×Φ18

180

17

65

195

180

145

120

20

331

410

4×Φ18

180

22

80

210

195

160

135

22

375

470

4×Φ18

200

30

100

230

215

180

155

22

430

544

8×Φ18

200

35

125

255

245

210

185

24

523

660

8×Φ18

240

52

150

280

280

240

210

24

592

762

8×Φ23

240

70

200

330

335

295

265

26

772

993

8×Φ23

320

125

250

380

390

350

320

28

903

1176

12×Φ23

320

170

300

420

440

400

368

28

1043

1366

12×Φ23

400

226

350

450

500

460

428

30

1173

1540

16×Φ23

400

360

400

480

565

515

482

32

1245

1765

16×Φ25

500

444

450

510

615

565

532

32

1500

1970

20×Φ25

500

590

500

540

670

620

585

34

1780

2280

20×Φ25

720

740

600

600

780

725

685

36

2010

2620

20×Φ30

720

960
